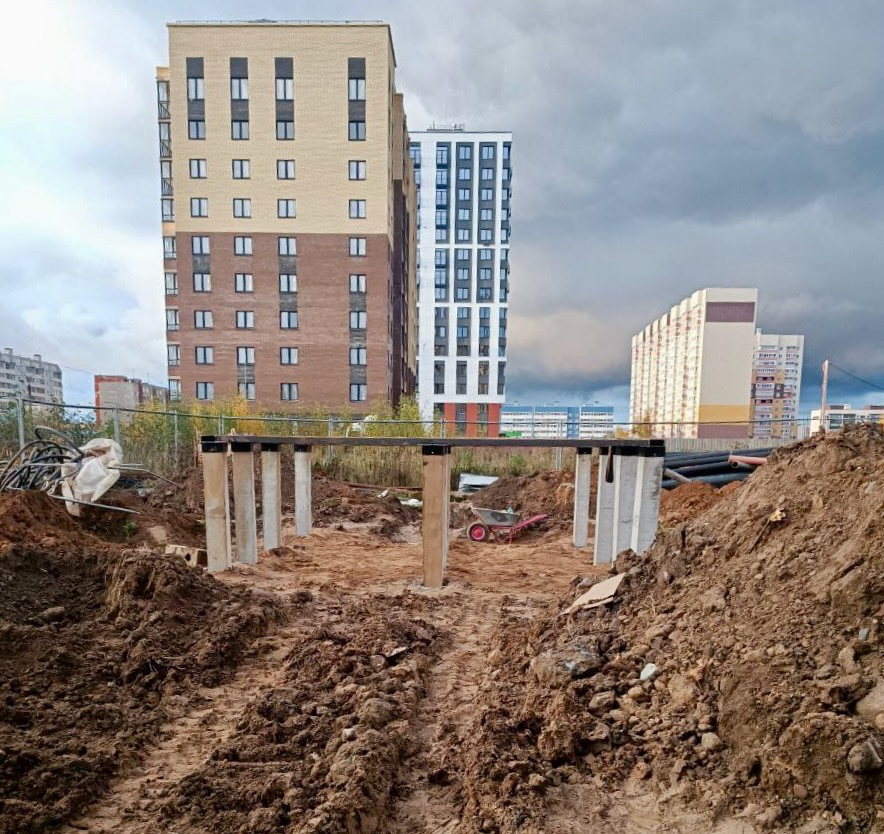

Фундамент для трансформаторной подстанции

Фундамент под оборудование — это основа для станков, трансформаторов, компрессоров, генераторов и другой техники. Ошибки здесь недопустимы: даже небольшая просадка может вывести из строя дорогостоящее оборудование, остановить производство, создать аварийную ситуацию. При этом монтаж фундамента часто ведётся в условиях действующего производства или плотной городской застройки, где каждый квадратный метр на счету, а сроки предельно сжаты.

В этой статье мы расскажем, как современная технология позволяет смонтировать фундамент под оборудование за несколько часов, без шума, грязи и остановки работы соседних объектов.

Какое оборудование требует надёжного фундамента

Фундамент под оборудование необходим для широкого спектра техники:

• трансформаторные подстанции и распределительные устройства

• компрессорное и насосное оборудование

• металлообрабатывающие станки

• котельные установки

• генераторы и дизельные электростанции

• крановое оборудование и кран-балки

• вентиляционное и холодильное оборудование

Для каждого типа оборудования требуется свой подход к расчёту нагрузок, но технология устройства фундамента может быть общей.

Сложности монтажа фундамента для оборудования

Устройство фундамента под оборудование в условиях действующего объекта или плотной застройки связано с рядом ограничений.

Ограниченное пространство для манёвра. Подъезд к месту установки часто затруднён, техника не может развернуться.

Действующее производство или инфраструктура. Остановка работы недопустима или ограничена по времени. Шум, вибрации, перекрытые проезды должны быть минимизированы.

Жёсткие сроки. Ввод оборудования в эксплуатацию часто привязан к утверждённому графику. Задержки с фундаментом сдвигают весь проект.

Сезонные погодные условия. Строительство может вестись в любое время года. Зимой традиционные технологии замедляются или требуют дополнительных затрат на прогрев бетона.

Требования к точности. Оборудование требует строго горизонтального основания с минимальными допусками по высоте и уровню.

Традиционные методы устройства фундамента (монолитная бетонная плита, ленточный фундамент) в таких условиях требуют большого объёма земляных работ, использования тяжёлой техники, длительного ожидания набора прочности бетона.

Решение: свайный фундамент для оборудования

Для этих задач оптимальна технология фундамента на железобетонных сваях с обвязкой металлическим профилем.

Почему это решение подходит для оборудования любой массы?

Железобетонные сваи. Свая погружается ниже глубины промерзания до плотных несущих слоёв. Это исключает риск осадки и перекосов от сезонных подвижек грунта. Сечение свай подбирается под конкретную нагрузку — от лёгких 150×150 мм до мощных 400×400 мм.

Обвязка швеллером или двутавром. Металлический профиль равномерно распределяет нагрузку от оборудования по всем сваям. Обеспечивает строго горизонтальное основание с точностью до миллиметра. Может быть выполнен с антикоррозийной обработкой для агрессивных сред.

Отсутствие «мокрых» процессов. Не нужно ждать застывания бетона. Фундамент готов к монтажу оборудования сразу после завершения работ.

Как происходит монтаж фундамента под оборудование

Весь процесс занимает от нескольких часов до одного-двух дней в зависимости от объёма.

Этап 1. Геология и расчёт. Определяем тип грунта, глубину промерзания и несущих слоёв. Рассчитываем необходимое количество свай, их сечение и глубину погружения под вес вашего оборудования.

Этап 2. Разметка. Точная привязка точек погружения по проекту.

Этап 3. Погружение свай. Компактная сваебойная установка СТРОЙМАТИК заезжает на площадку и работает на месте. Сваи погружаются на расчётную глубину с контролем отказа на каждой свае, что подтверждает достижение проектной несущей способности. Лидерное бурение не требуется.

Этап 4. Обрезка оголовков. Сваи выравниваются на единой отметке для укладки металлического профиля.

Этап 5. Монтаж обвязки. Швеллер или двутавр укладывается и приваривается к оголовкам свай. Создаётся жёсткая горизонтальная платформа. Все допуски контролируются геодезически.

Этап 6. Сдача объекта. Фундамент готов к установке оборудования. Заказчик получает готовое основание в день начала работ или на следующий день.

Ключевые преимущества технологии

Скорость. Монтаж за несколько часов вместо дней и недель. Заказчик избегает простоев и может продолжить работы по графику. Экономия времени — в десятки раз по сравнению с монолитным бетонированием.

Универсальность. Одна технология подходит для оборудования любого типа и веса. Оборудование подходит для любых задач — от малых трансформаторов до промышленных станков.

Всесезонность. Работаем при любой температуре до -25°C. Зимний монтаж — не проблема и не удорожание. Гарантируем качество независимо от погоды.

Чистота. Ни котлованов, ни вывезенного грунта, ни грязи. Установка на гусеничном ходу не повреждает покрытие, не оставляет глубоких колей. Работа завершена — площадка чистая.

Точность. Дистанционное управление и контроль отказа гарантируют, что каждая свая достигла проектной несущей способности. Автоматическая забивка с 10 режимами исключает ошибки оператора. Обвязка выставляется по уровню с погрешностью в пределах миллиметра.

Экономия. Отсутствие земляных работ, аренды кранов, бетона и длительного ожидания. По сравнению с монолитными решениями экономия достигает 30–50% при большей надёжности.

Где применяется технология

Фундаменты для трансформаторных подстанций и другого энергетического оборудования. Фундаменты для компрессоров, насосов, станков, котельных. Опоры освещения, мачты связи, дорожные знаки и ограждения. Берегоукрепление, пирсы, причалы. Ангары, навесы, склады. Малоэтажное и коттеджное строительство. Промышленные объекты любого типа.

Почему заказчики выбирают нас

Комплексный подход. «Под ключ» — от геологии и проектирования до монтажа и сдачи. Заказчик получает готовый фундамент без необходимости искать смежников.

Собственная техника. Не зависим от аренды кранов и манипуляторов. Всё — в собственном парке.

Опыт. Более 400 тысяч фундаментов, построенных по технологии СТРОЙМАТИК. 800+ единиц техники в России и за рубежом.

Гарантия качества. Каждая свая с контролем отказа. Жёсткое соблюдение технологии. Паспорта качества на все работы.

Прозрачность. Фиксированная смета до начала работ. Никаких доплат за «сложный грунт», «зимний коэффициент», «непредвиденные обстоятельства».

Ответы на частые вопросы

Какой вес оборудования может выдержать такой фундамент? Всё зависит от сечения свай и их количества. Одна свая 200×200 мм выдерживает 15–20 тонн, 300×300 мм — до 40–60 тонн. При необходимости устанавливается большее количество свай.

Насколько ровной получается площадка? Обвязка швеллером или двутавром позволяет получить строго горизонтальную поверхность с перепадами не более 2–3 мм на погонный метр.

Можно ли установить тяжёлое оборудование на улице под навесом? Да. Свайный фундамент обеспечивает устойчивость при любых погодных условиях, не боится морозного пучения и подвижек грунта.

Сколько времени нужно на монтаж? Для большинства объектов — от 4 до 8 часов. Для крупных и сложных — до 2 дней.

Закажите фундамент под ваше оборудование

Мы построим фундамент для вашего оборудования — трансформатора, станка, компрессора, котельной — на любом грунте и в любую погоду.

Наши услуги:

• геологические изыскания

• проектирование фундамента

• монтаж под ключ

• гарантия на все виды работ

8 (921) 139-43-10
stroimatic.ru

Заключение

Фундамент под оборудование не должен быть долгим и дорогим. Современные технологии позволяют построить надёжное основание за несколько часов, без остановки действующего производства, при любой погоде и на любых грунтах.

Свайный фундамент с обвязкой металлическим профилем — это:

• монтаж за несколько часов вместо недель

• работа в любую погоду, включая зиму

• чистота и сохранение благоустройства

• экономия бюджета до 50%

• готовность к монтажу оборудования в день работ

Ваше оборудование требует быстрого и надёжного фундамента? Мы готовы предложить решение.

8 (921) 139-43-10
stroimatic.ru
